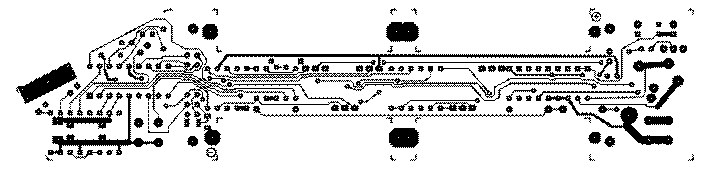

Platinenlayout Lötseite, die Originalmaße zwischen den Markern sind: 175,26 x 38,73 mm, gerundet: 175 x 39 (auf das Bild klicken zum vergrößern)

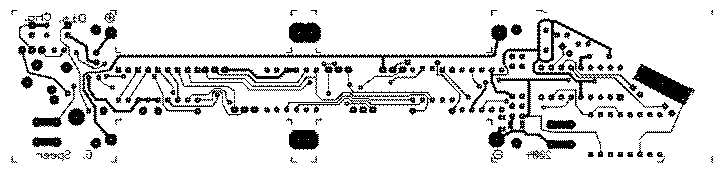

Platinenlayout Bestückungsseite, gespiegelt. (auf das Bild klicken zum vergrößern)
Achtung Fehler! Es hatte sich doch noch 2 Fehler eingeschlichen. Hier jetzt die korrigierten Layouts

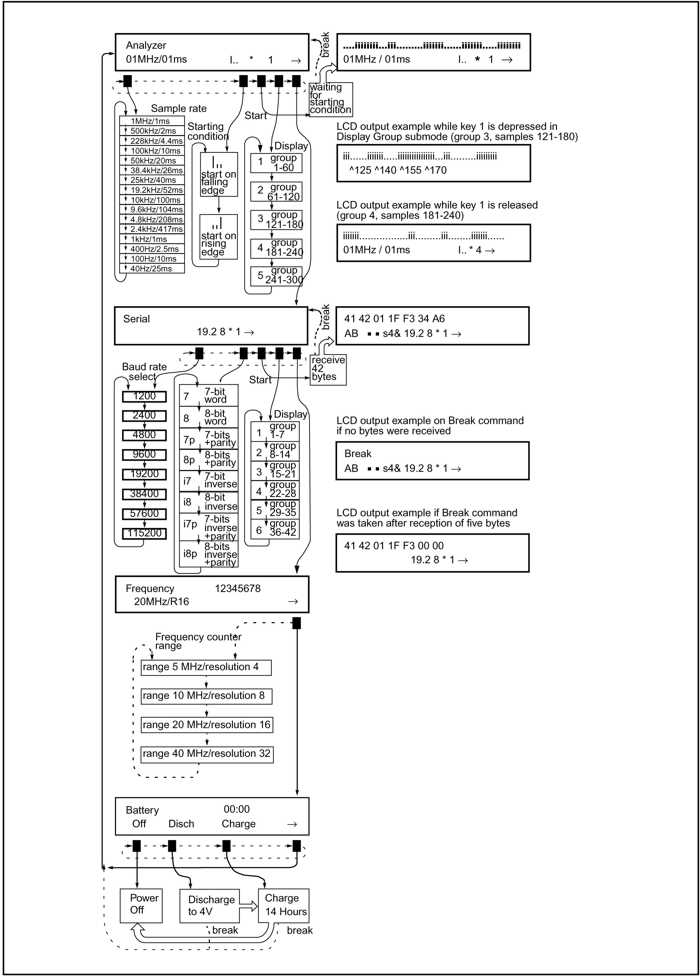

Statt Bedienungsanleitung der Ablaufplan. Hier ist jeder Schritt abgebildet

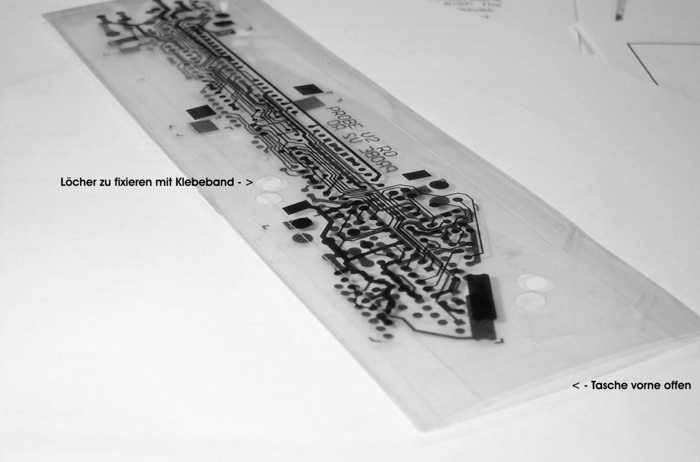

Hier meine Taschen-Technologie (noch mit dem Prototyp-Layout, siehe Beschreibung). Funktioniert perfekt

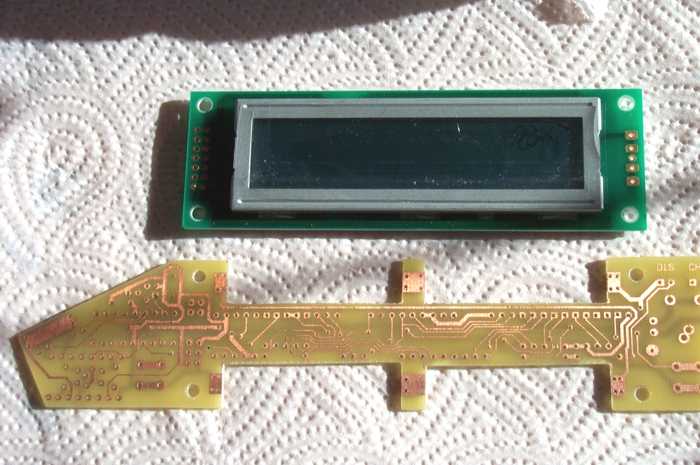

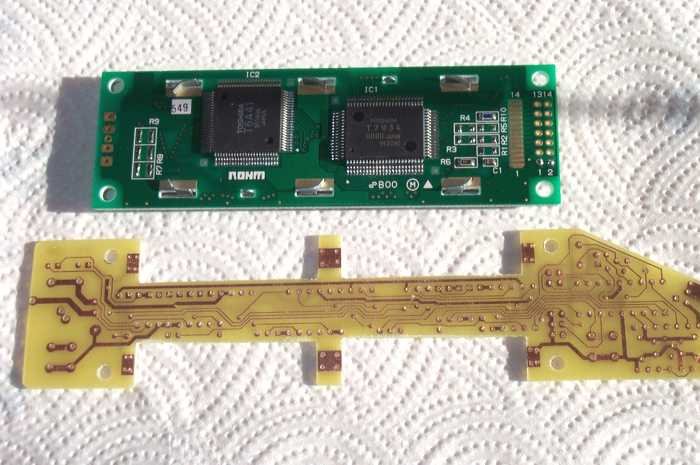

Bestückungsseite der Platine (Prototyp), komplett bearbeitet und gebohrt. Darüber das Display von oben.
Lötseite der Platine (Prototyp), komplett bearbeitet und gebohrt. Darüber das Display von unten.

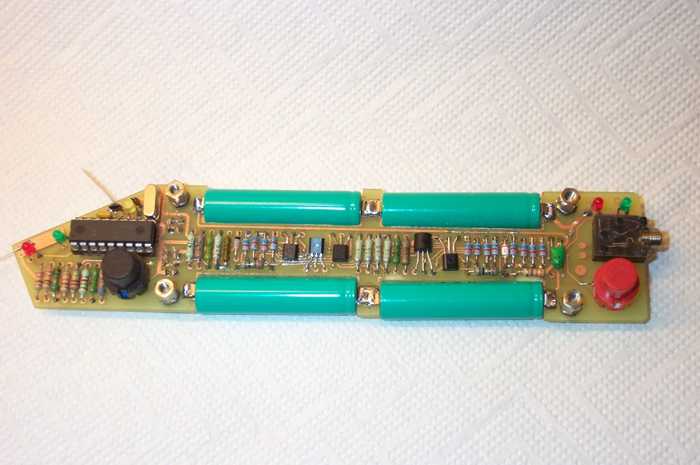

Der Prototyp komplett von oben, Display abgenommen.

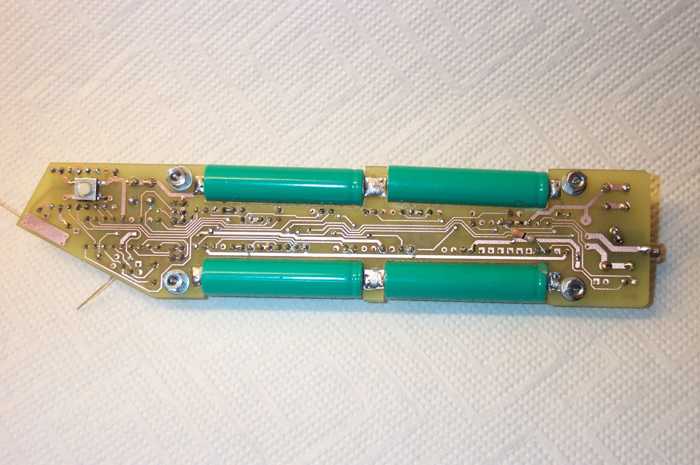

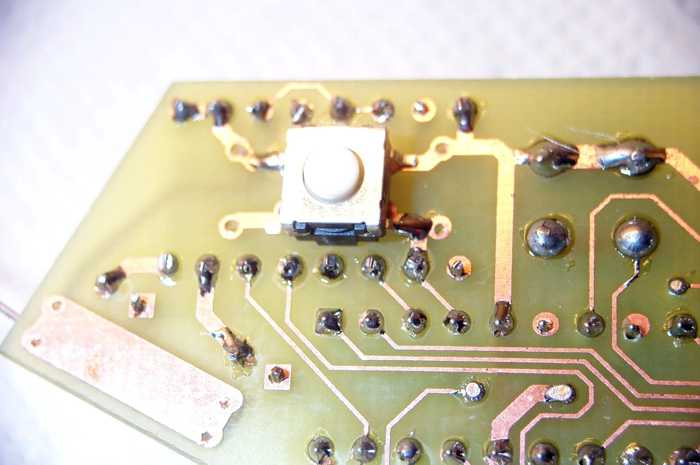

Ansicht von unten. Zu sehen ist der Resettaster und R24 provisorisch eingelötet.

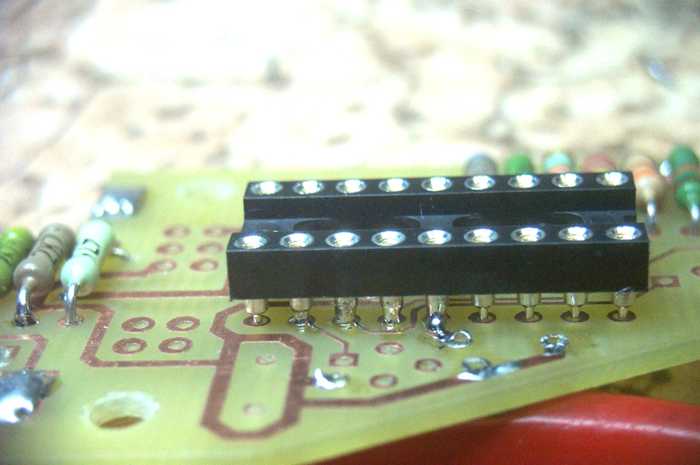

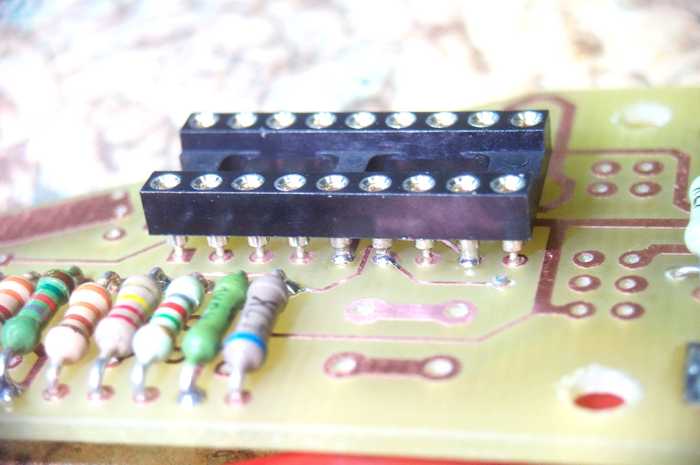

Hier die Fassung (von hinten) mit den Lötstellen oben (zu sehen auch, dass ich die Kondensatoren wieder rausnehmen musste um an die Fassungs-Pins zu gelangen)
Die oberen Lötstellen der Fassung von vorne
Die eingesetzten IC-Fassungsteile auf dem Display, die mittleren Anschlüsse werden nicht bestückt

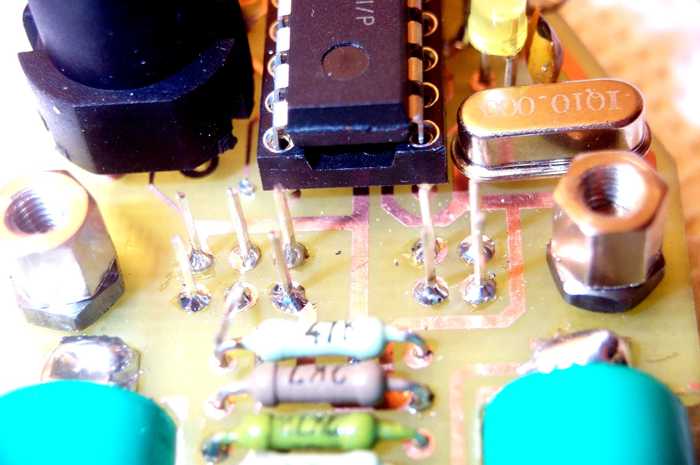

Hier der Steckverbinder (LED-Abschnitte) auf der Platine. Beim Prototypen hatte ich Pin3 erstmal weggebogen und die Kontrastreglung oben direkt auf dem Display angebracht (hier noch mit „billigem“ Quarz)

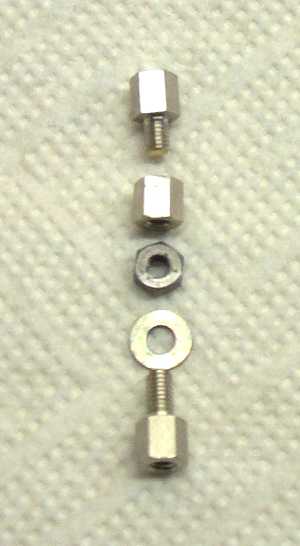

In dieser Reihenfolge werden die Teile montiert
Die komplette Montage
Der verwendete SMD-Taster (noch auf Prototyplayout mit überflüssigen Bohrungen und ohne C5)

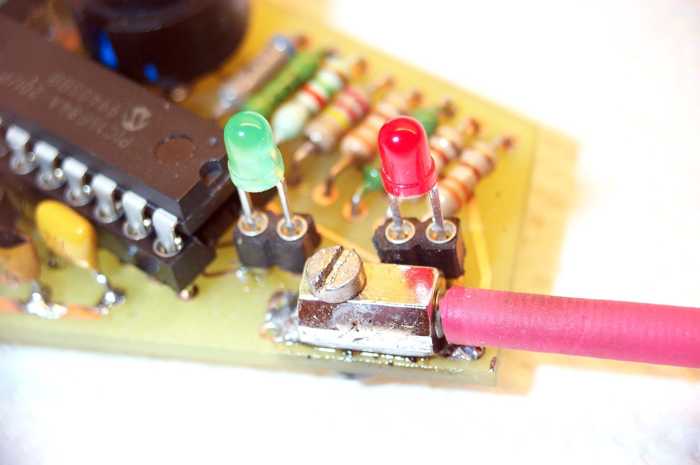

Montage der Tastspitze von oben und die LEDs in ihren Fassungen (man sieht, dass LED2 direkt vor dem PIC sitzt, er kann schlecht entfernt werden wenn die LED gelötet ist)

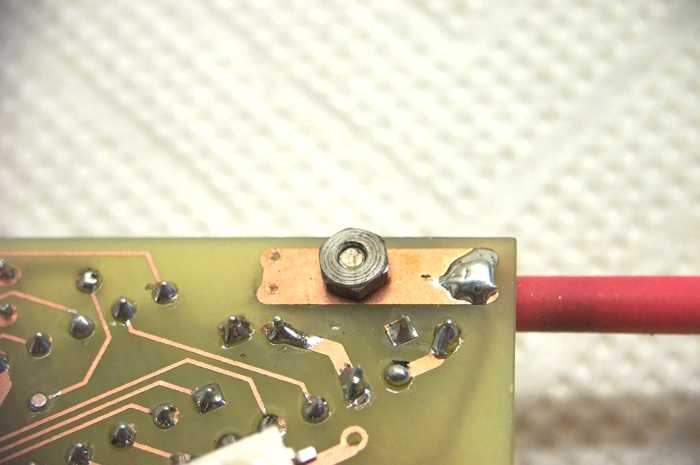

Montage der Tastspitze von unten. Auch deutlich zu sehen, dass meine „Taschen-Technologie“ gut funktioniert. Das von oben gebohrte Loch kommt unten exakt mittig raus. Ganz links eine geschlichtete Durchkontaktierung

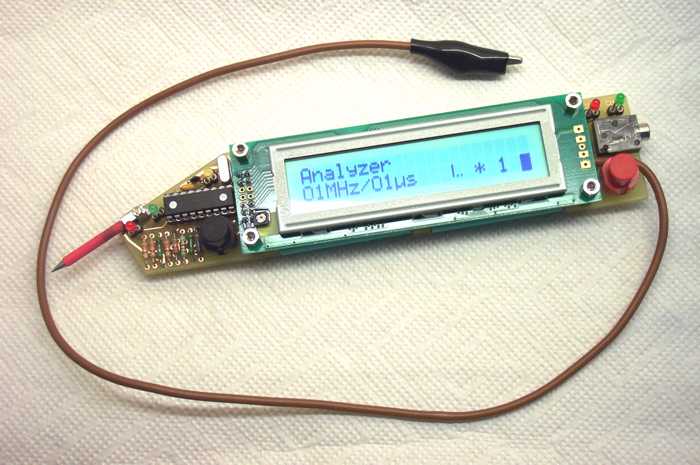

Am Ziel! Hier der Prototyp komplett (angezeigt wird der Analyser-Modus)

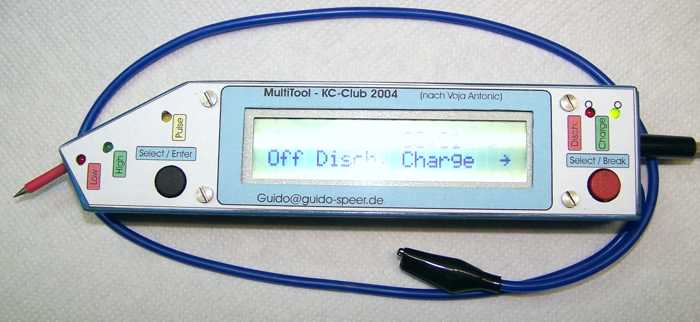

Ich habe fertig! Hier mit Silikonkabel und gerade beim aufladen.

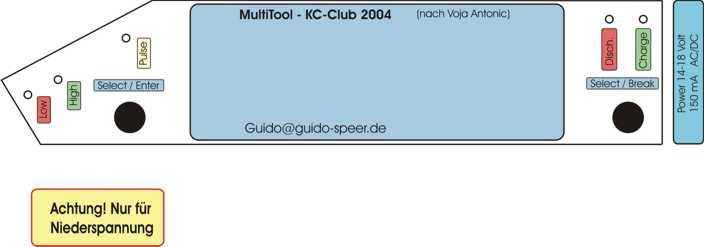

Frontfolie im cdr-Format (CorelDraw) (auf Bild klicken und downloaden)
|
