Hier die Schaltungen
Diese liegen auch in einer höher auflösenden Form vor, einfach auf die Schaltbilder klicken.

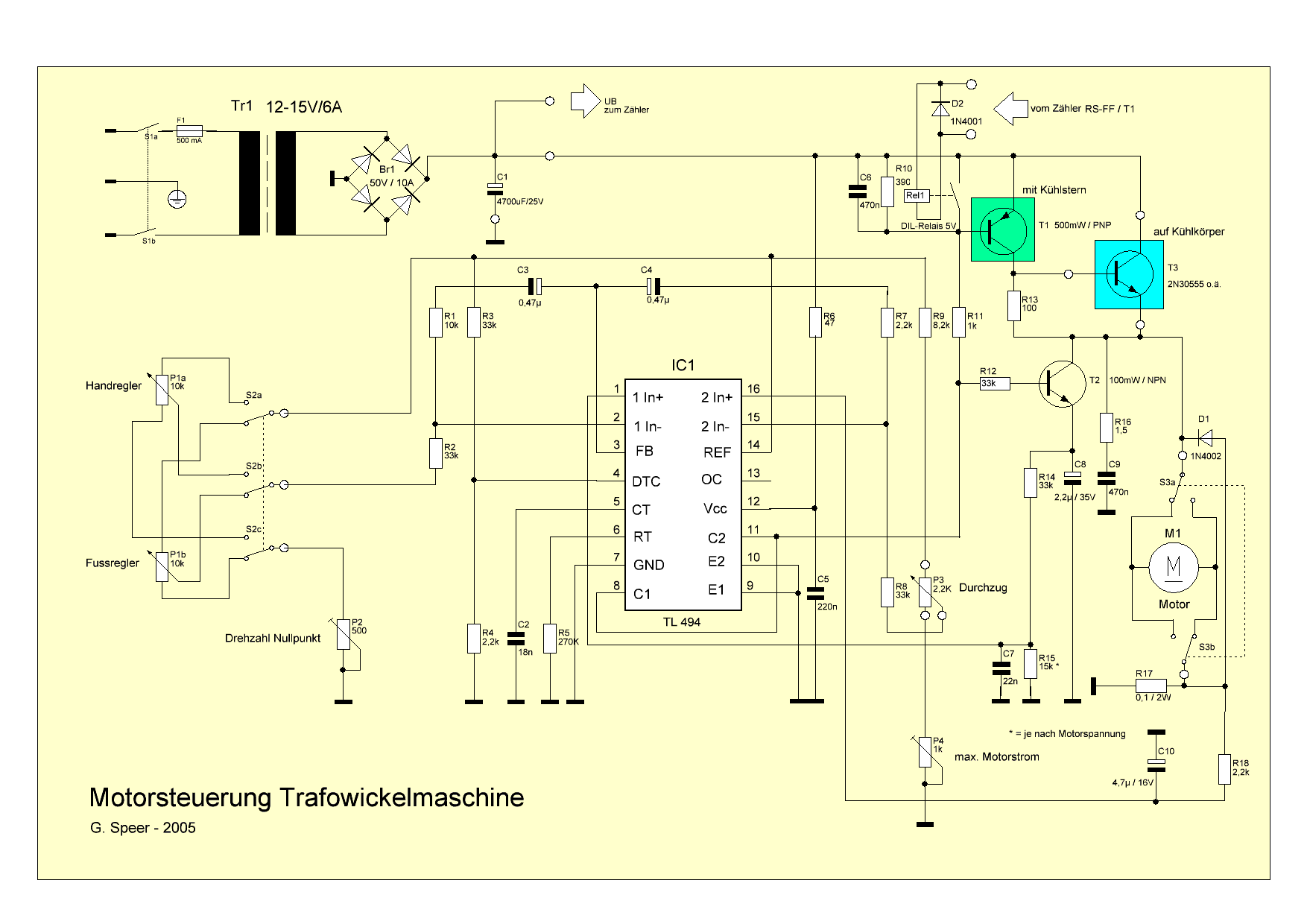

Motorsteuerung und Netzteil

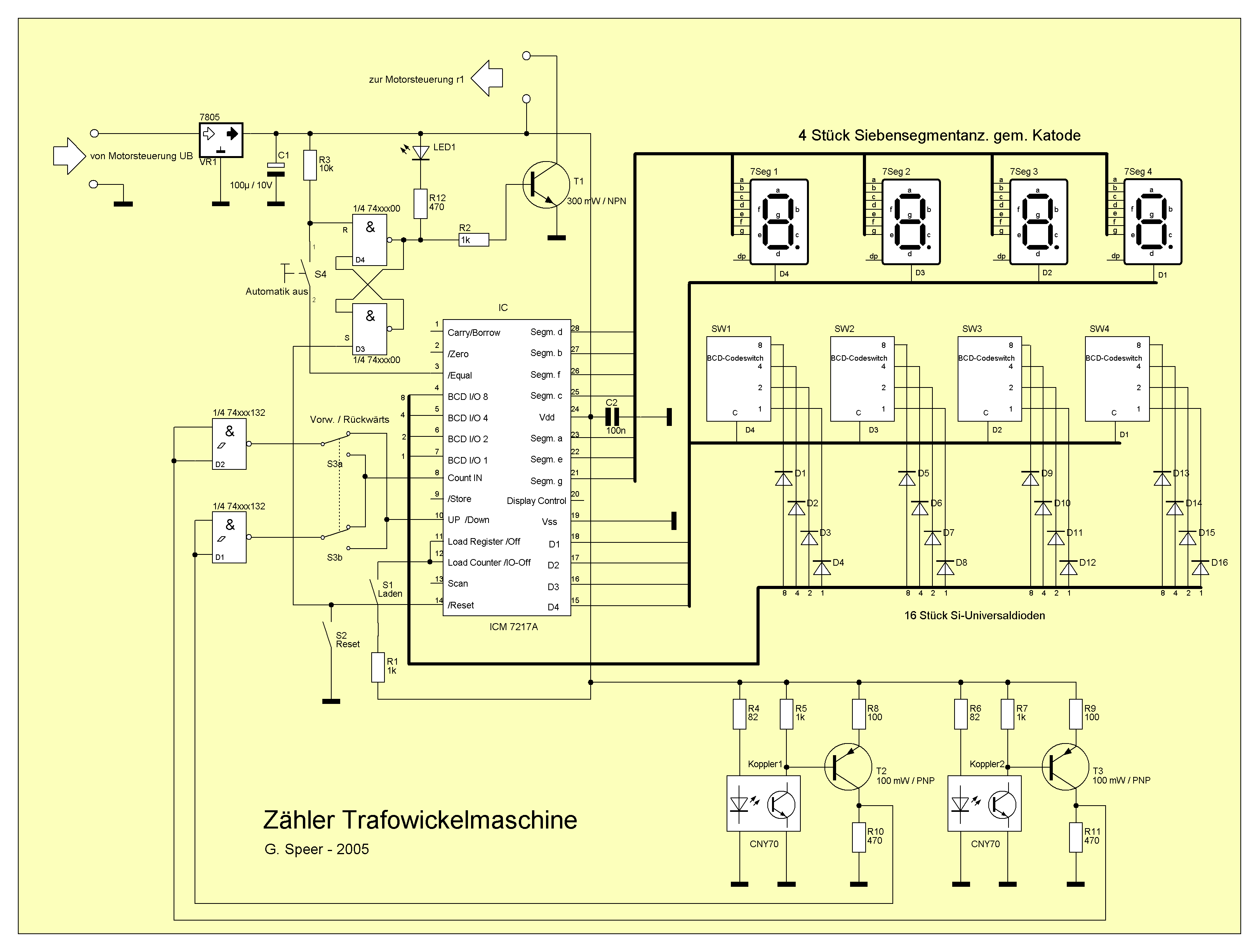

Zähler

Stücklisten

Stückliste-Zähler

C1

= 1 x 100µ / 10V

C2

= 1 x 100n

D1,bios D16

= 16 x Si Universaldione

D1, D2

= 2 x 1/4 74xxx132

D3, D4

= 2 x 1/4 74xxx00

IC

= 1 x ICM 7217A (kein 7217B!)

Koppler1und 2

= 2 x CNY70

LED1

= 1 x 3mm-LED rot

R1,R2,R5,R7

= 4 x 1k

R3

= 1 x 10k

R4,R6

= 2 x 82

R8,R9

= 2 x 100

R10,R11,R12

= 3 x 470

S1, S2

= 2 x Taster

S3a,S3b

= 1 x 2-fach Umschalter

S4

= 1 x Automatik aus

7Seg 1 bis 4

= 4 x 7-Segment-Anzeige, gemeinsame Katode

SW1 - 4

= 4 x  BCD-Code-Switch

T1

= 1 x 300 mW / NPN

T2,T3

= 2 x 100 mW / PNP

VR1

= 1 x 7805

Stückliste-Motorsteuerung

Br1cc

= 1 x 50V / 10A Brückengleichrichter (nach Motor)

C1

= 1 x 4700uF/25V (mindestens)

C2

= 1 x 18n

C3, C4

= 2 x 0,47µ

C5

= 1 x 220n

C6, C9

= 2 x 470n

C7

= 1 x 22n

C8

= 1 x 2,2µ / 35V

C10

= 1 x 4,7µ / 16V

D1

= 1 x 1N4002

D2

= 1 x 1N4001

F1

= 1 x 500 mA

IC1

= 1 x TL 494

M1

= 1 x Motor ca. 12V / 100W

P1a, P1b

= 2 x 10k-lin Poti

P2

= 1 x 500 Einstellregler

P3

= 1 x 2,2K lin Poti

P4

= 1 x 1k  Einstellregler

R1

= 1 x 10k

R2, R3,R8, R12, R14

= 4 x 33k

R4, R7, R18

= 3 x 2,2k

R5

= 1 x 270K

R6

= 1 x 47

R9

= 1 x 8,2k

R10

= 1 x 390

R11

= 1 x 1k

R13

= 1 x 100

R15

= 1 x 15k *

R16

= 1 x 1,5

R17

= 1 x 0,1 / 2Watt

Rel1

= 1 x DIL-Relais 5V

S1a, S1b

= 1 x Netzschalter

S2b – S2c

= 1 x Umschalter (3 x um)

S3a, S3b

= 1 x Umschalter (2 x um, 10A)

T1

= 1 x 500mW / PNP

T2

= 1 x 100mW / NPN

T3

= 1 x 2N30555 o.ä.

Tr1

= 1 x 12-15V/6A (je nach Motor)
